產品介紹

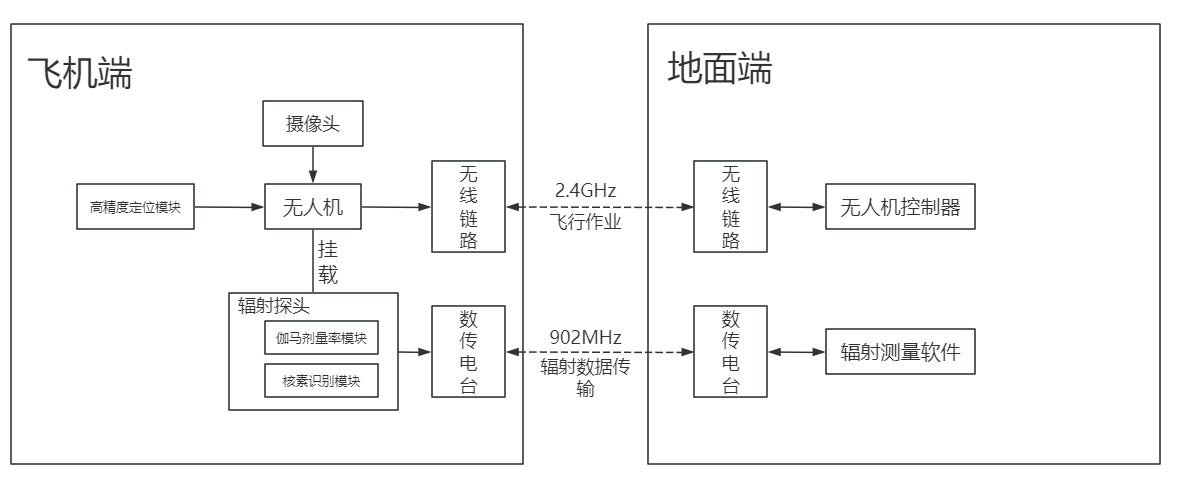

RotorRAD無人機監測系統搭載主要由飛機端與地面端兩部分構成。飛機端主要由多旋翼無人機、機載γ輻射監測裝置（γ射線快速響應監測模塊與核素識別模塊）、攝像頭、高精度定位模塊等組成；地面端主要由無人機控制器、怡星云輻射監測平臺（無人機輻射數據分析軟件與電腦組成；飛機端與地面端的通信則由無線數傳來完成。能夠完成大面積尋源定位、核素識別的功能，達到發現及時、響應快速、重點優先、搜尋高效、定位準確、數據可靠、無人干預的目的?？蓪?shí)現高密度網格飛行，超低空測量，超低速飛行，大大提升了搜尋低活度放射源的性能。
配置含含多旋翼無人機1套；機載γ輻射監測裝置1套；監控終端（包含無人機控制終端、導航監控軟件及核輻射監測軟件）1套。具備抵近式、懸停式γ輻射及能譜監測、核素識別、數據回傳、顯示、存儲、回放等功能。


主要特點
Ø 輻射應急設備智能互連
Ø 測量結果圖形顯示多樣化
Ø 故障和報警閾值管理
Ø 專有云數據庫
Ø 避免測量時探測器與放射源的接觸
Ø 無人機具備低電壓自動返航功能
Ø 配備北斗衛星導航和短報文，支持4G通信
Ø 無人機監測系統為國產自主可控產品：該產品研發、設計、生產等全過程均為國內企業完成

技術參數
無人機
Ø 飛機類型：多旋翼無人機
Ø 作業距離（飛機有效控制半徑）：10km
Ø 整機尺寸：1800mm×1800mm×800mm
Ø 對稱軸距：1800mm
Ø 機臂尺寸：40mm碳管2mm加厚
Ø 折疊機構：下折式快拆
Ø 動力系統螺旋槳：30寸折疊槳葉
Ø 最大載荷：10Kg
Ø 防水等級：IPX4
Ø 作業高度：1m~1000m（對地高度）
Ø 作業精度：懸停精度：垂直±0.5m，水平±0.5m
Ø 多旋翼無人機：飛行持續時間：≮30min（帶機載核輻射監測裝置）
Ø 最大可承受風速：8m/s
Ø 最大飛行速度：20m/s
Ø 最大作業海拔：3000m
Ø 推薦工作環境溫度：-20℃-50℃
Ø 重量：23.65Kg（含電池）
Ø 雷達測高和避障功能
Ø 視頻監控：分辨率1080p
智能電池
Ø 標配智能電池：40000mAh
Ø 電池類型：固態電池
Ø 標配智能充電器：14S雙路充電器
Ø 續航時間：工作 狀態≥10h，待機狀態≥18h
Ø 重量：遙控器重量≤2kg
怡星云輻射監測平臺
Ø 功能：具有一鍵起飛按鍵、一鍵降落按鍵、一鍵返航按鍵、錄像按鍵、云臺抓拍按鍵、云臺變倍按鍵和自定義按鍵
Ø 顯示：可顯示高清地圖，無人機經度、緯度、水平速度、垂直速度、機頭朝向、相對高度、剩余電量、衛星導航數、計數率、劑量率、核素識別結果以及測量活度


1.1.1. 機載γ輻射監測裝置

機載γ輻射監測裝置中核素識別模塊通過大體積NaI探測器實現對地面伽馬場的高靈敏度探測，并且配有獨立的電子學設計，包括前置放大電路、數字化多道、高低壓電源及數據通信器。配合γ射線快速響應監測模塊，能快速對放射性做出響應。機載γ輻射監測裝置整體體型小巧適合機載測量，特別設計的快速安裝和拆卸結構可進行迅速的安裝拆卸，機械結構優化設計，在保證固定強度的同時還保證了搭載γ射線快速響應監測儀模塊飛行時的穩定性。
Ø 探測器：GM管+NaI閃爍體探測器
Ø 靈敏度（Cs-137@662keV，1μGy/h）≮2000cps
Ø γ劑量率測量范圍：10nGy/h～1Gy/h
Ø γ能量范圍：30keV～3MeV
Ø 能量分辨率≤7.5%（Cs-137@662keV）
Ø 測量誤差：≤±15%
Ø 基于電荷靈敏模式的前置放大器，保證優異的分辨率與通過率
Ø 14位80Mcps，高速高精度ADC采樣，能譜采樣頻率≤1Hz
Ø 硬件增益：最小0.0003倍，最大5倍可調節；軟件增益：1~999999可調
Ø 在線識別Na-22、Co-57、Co-60、Ba-133、Cs-137、Am-241、Tc-99m、I-131、F-18、K-40、Th-232、U-235、U-238、Eu-152、Eu-155等15種常見放射性單核素，并具備混合放射性核素識別能力
單核素識別時間：≤30s（探測器位置所處周圍劑量當量率比本底高0.5μGy/h），識別準確率：≥90%；
Ø 能譜道數：1024道
Ø 工作溫度：-40～+55℃

1.1.2. 怡星云輻射監測平臺

怡星云輻射監測平臺可實現能譜數據存儲、能譜數據實時處理、自動核素識別、自動核素活度計算、能譜劑量轉換計算、劑量成圖、核素成圖等功能。計算機實時的將GPS坐標信息、GPS 時間信息與伽馬能譜測量系統的能譜信息合并成圖、分別顯示。
Ø 實時采集、顯示、存儲無人機的飛行狀態數據和輻射監測數據（含γ劑量率、能譜、設備工作狀態等）
Ø 具備功能顯示切換區域：實時測量、數據回放、數據管理界面
Ø 具備能譜顯示區域：可以接收顯示能譜曲線、顯示色差能譜圖
Ø 具備測量結果顯示區域： 顯示計數率、劑量率、核素識別結果以及測量活度
Ø 具備地圖顯示區域：顯示地圖信息、無人機位置信息、雷達高度以及海拔高度
Ø 具備報警信息顯示區域：顯示報警時間、報警級別、報警類型及報警詳細信息
Ø 具備ROI顯示區域：可以添加ROI窗口顯示ROI數據曲線
Ø 可自定義編輯核素庫以及ROI
Ø 可實時查看監測設備位置、采集數據及數據分析結果，能夠繪制劑量等值線圖
Ø 測量數據自動存儲，包括劑量率、測量時間、日期、飛行高度和經緯度信息，
Ø 測量過程中可同步查詢歷史數據，支持對單次任務數據獨立存儲功能，可對單次任務監測情況實現完整的數據回放；
Ø 可基于高清數字地圖，繪制劑量率等值線（熱點）圖，準確定位放射源準確經緯度，對I、II、III類放射源的定位誤差小于1米
Ø GIS地圖上集成航跡實時顯示核輻射監測信息，γ劑量率、能譜計數、飛行高度等；
Ø 以累積能譜圖、瀑布圖形式實時顯示能譜數據信息；
Ø 可根據能譜監測數據開展實時核素識別工作，也可預設能譜采集時間進行核素識別；
Ø 可控制機載核輻射監測設備狀態，配置相關工作參數
Ø 對無人機及掛載設備實施有效控制及圖像傳輸可滿足10km的距離
